Inversor de Voltaje Senoidal EGS002 EG8010 + IR2110 Genérico - 1

Inversor de Voltaje Senoidal EGS002 EG8010 + IR2110 Genérico - 2

Inversor de Voltaje Senoidal EGS002 EG8010 + IR2110 Genérico - 3

Inversor de Voltaje Senoidal EGS002 EG8010 + IR2110

Name: Inversor de Voltaje Senoidal EGS002 EG8010 + IR2110
Brand: Genérico
SKU: VIS1489
Price: 26299 COP
Availability: OutOfStock

$26.299,00

Referencia: VIS1489

Inversor monofásico de onda pura

No hay información de llegada de productos disponible en este momento.

Ubicación en stock: E9-08H-1

Lo sentimos, no quedan artículos.

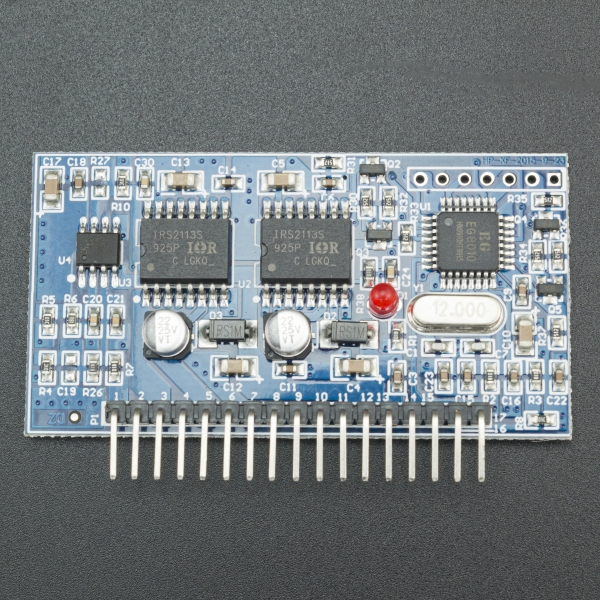

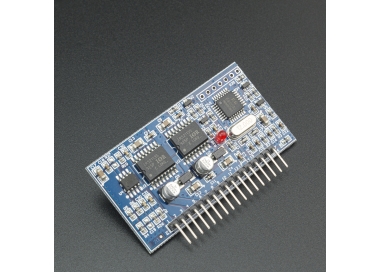

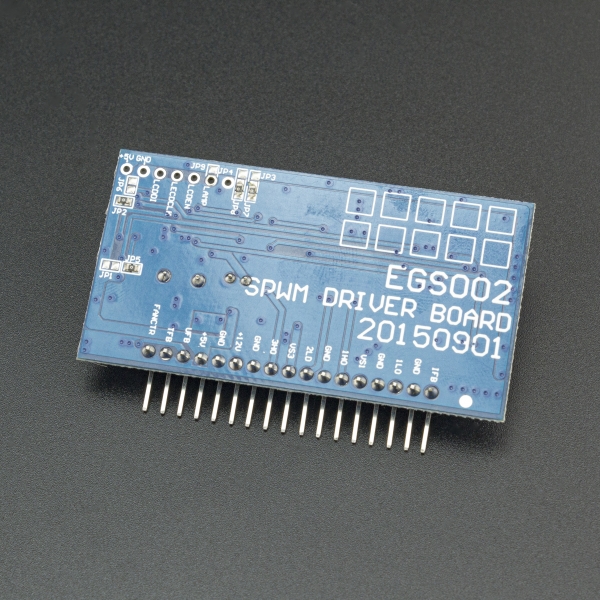

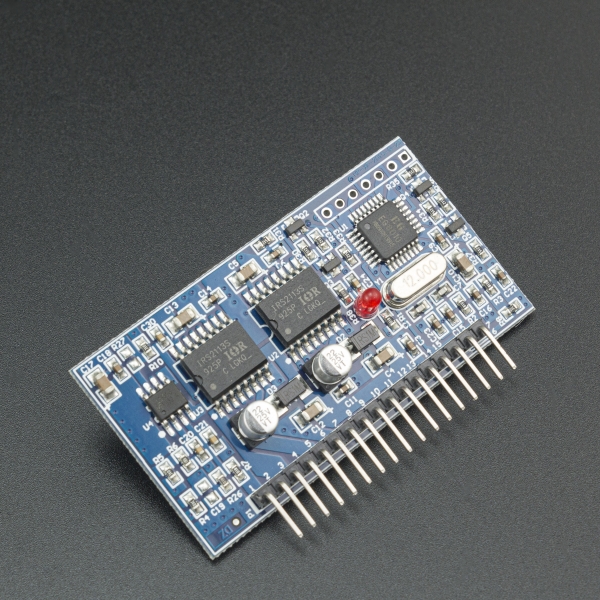

EGS002 es una placa de control específica para inversor sinusoidal monofásico. Utiliza EG8010 como chip de control e IR2110S como chip controlador.

EG8010 es un inversor de onda sinusoidal digital ASIC (Application Integrated Circuit) con función completa de control de tiempo muerto incorporado. Se aplica a DC-DC-AC sistema de conversor de potencia de dos etapas o sistema de transformador de frecuencia de baja potencia DC-AC de una sola etapa para impulsar. EG8010 puede alcanzar la onda sinusoidal pura 50 / 60Hz con alta exactitud, armónico bajo y distorsión por el oscilador cristalino externo de 12MHz. EG8010 es un CMOS IC que integra el generador sinusoidal SPWM, circuito de control de tiempo muerto, divisor de rango, circuito de inicio suave, protección de circuito, comunicación serie RS232, unidad de serie LCD de 12832, etc.

Características:

+ 5V fuente de alimentación
4 frecuencia settingsofoutput puede establecer por 2 pines
- 50 Hz de frecuencia constante de onda sinusoidal
- 60 Hz de frecuencia constante de onda sinusoidal
- 0-100Hzadjustable frecuencia de onda sinusoidal
- 0-400Hz de frecuencia de onda sinusoidal
2 modos de modulación pueden establecer by1 pin
- modulación unipolar
- modulación bipolar
4 opciones de tiempo muerto pueden establecer por 2 pinsExternal oscilador de cristal de 12 MHz
- 300ns
- 500ns
- 1.0uS
- 1.5uS
Frecuencia de modulación 23.4KHz
Salida de tensión Current Temperatura detectar y manejar
3 segundos de arranque suave pueden seleccionar por 1 pin
apoyo a la comunicación USART
Tensión Current Temperatura support visualización de la frecuencia de LCD externa
Personalizar los parámetros y funciones de apoyo
